汽轮机组凝汽器在长时间运行后，会出现低真空循环水供热，供热投运时循环水悬浊物数据超标，且凝汽器存在管束内壁结垢现象，管壁结垢厚度为1.0mm甚至以上的硬垢，更甚者产生垢下腐蚀引发泄漏；凝汽器辅机设备空冷器、冷油器也会出现结垢严重、冷却效果差的状况。为了保证迎峰度期间凝汽器高效、稳定运行，应停机进行凝汽器午夜国产精品视频除垢，需对凝汽器管束化学酸洗、疏通，及时消除设备隐患，提高机组经济性。凝汽器酸洗去除水垢的同时还应采取适当措施防止铜管被腐蚀。

凝汽器午夜国产精品视频前准备工作：

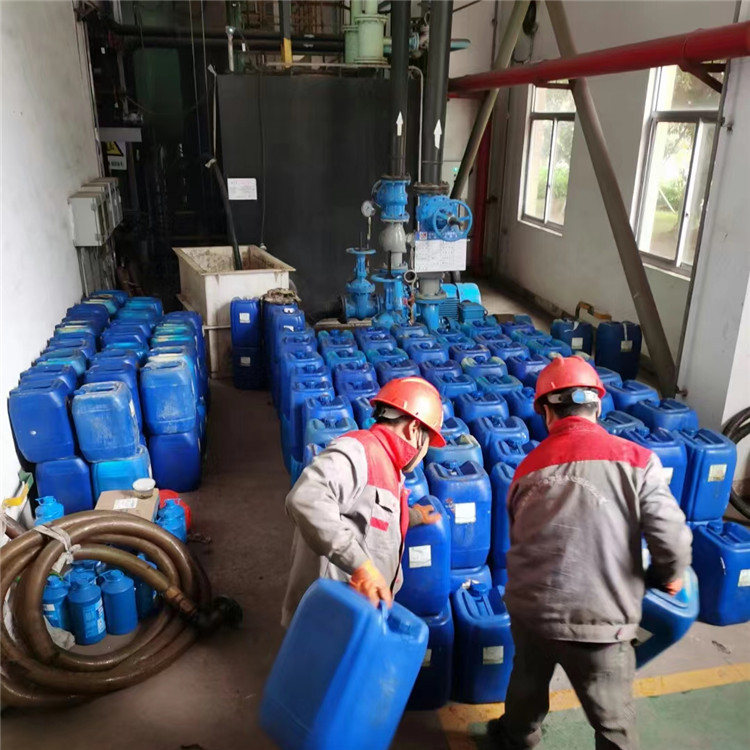

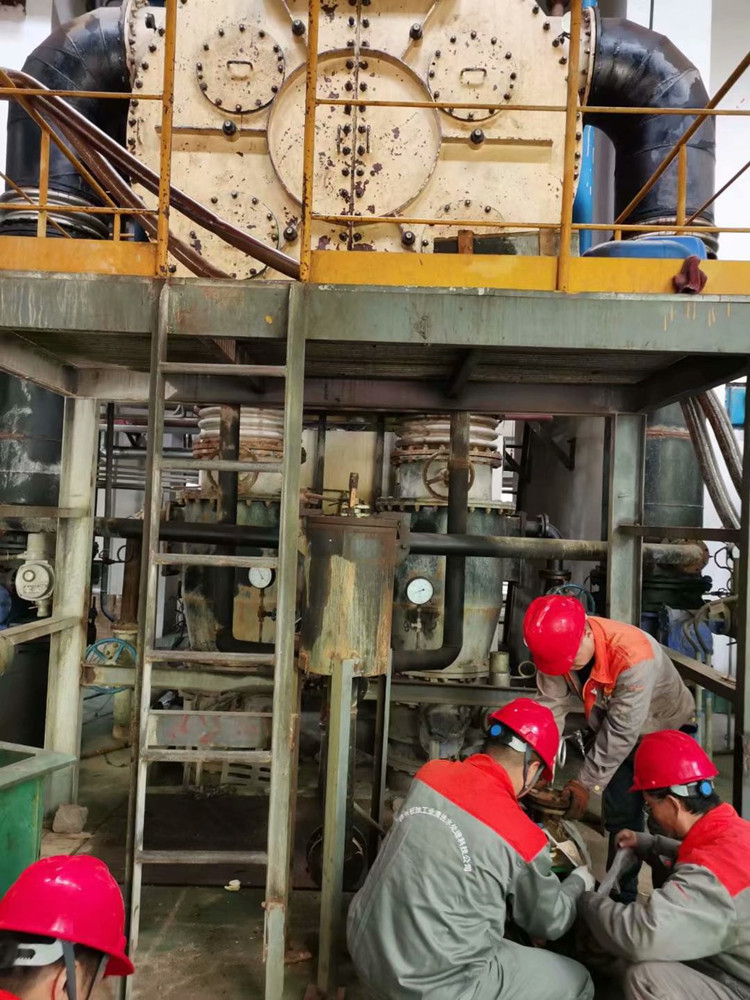

在凝汽器午夜国产精品视频开始前，应先关闭循环水进出水阀门，把凝汽器、冷油器、空冷器内水排完，用水泵、午夜国产精品视频槽、塑料钢丝管和凝汽器、冷油器、空冷器建立临时小循环系统，将腐蚀挂片放于凝汽器水室内。

凝汽器午夜国产精品视频开始，先进行藻类、生物粘泥、软垢的午夜国产精品视频：

午夜国产精品视频系统注满水开启循环泵进行循环，按量将湿润渗透剂加到午夜国产精品视频槽中，加入GJ-高效杀菌粘泥剥离剂，并控制浓度在5%，循环午夜国产精品视频10-15小时，排污置换新水，如果泡沫过多，可适量加入消泡剂消除泡沫。

如果没有生物粘泥软垢，软垢午夜国产精品视频这一步可直接略过，不过一般多少都会存在有生物粘泥的，建议还是午夜国产精品视频一下，可适当减轻药剂用量，只要达到除软垢的目的就可以了。因为这一步是为了进行下步的凝汽器硬垢午夜国产精品视频作准备的，如果存在生物粘泥软垢，直接使用除硬垢的药剂，致使药剂无法完全的渗透入硬垢中，造成不能和硬垢直接发生化学反映，从而影响除垢率。

午夜国产精品视频凝汽器、冷油器、空冷器硬垢：

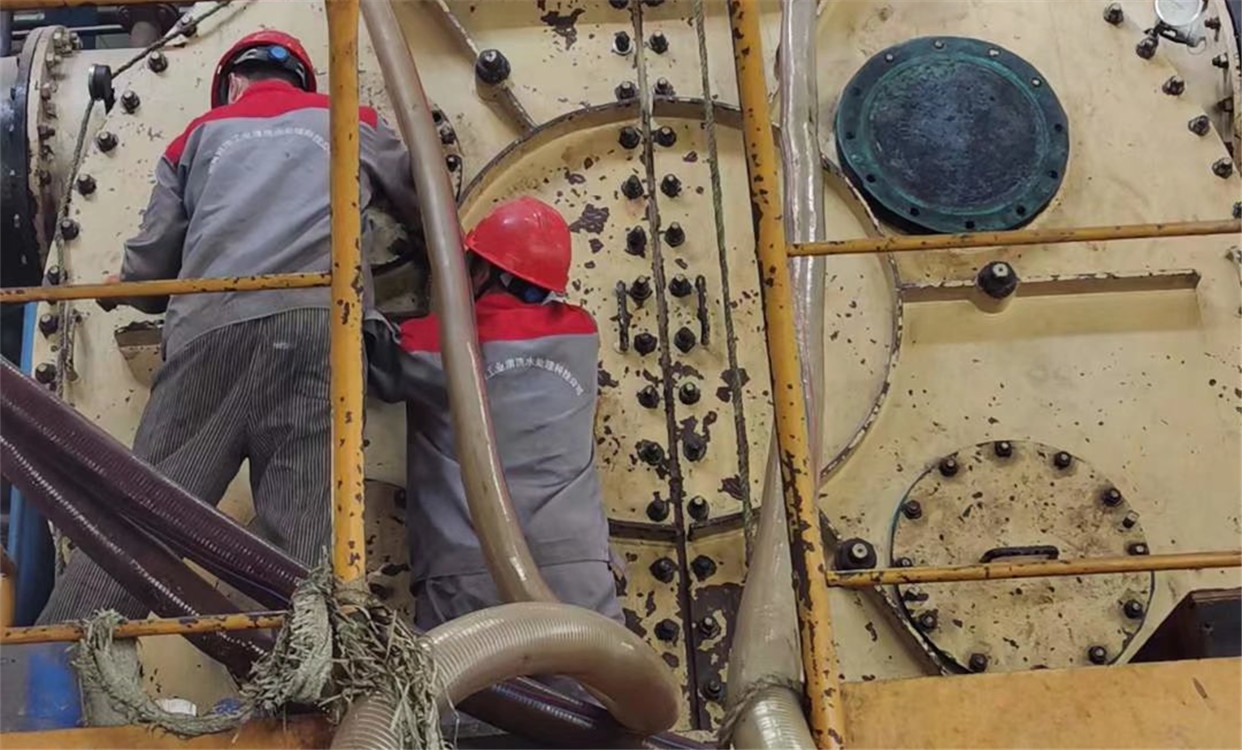

把凝汽器、冷油器、空冷器内水排完，关闭进药水阀门，午夜国产精品视频系统注满水开启循环泵进行循环，将午夜国产精品视频槽的水位降低到1/3液位，按量加入缓蚀剂、促进剂、助剂等，循环均匀缓慢向槽中加入GJ-2E除锈除垢剂15%，开泵循环午夜国产精品视频，定时用PH纸检测酸性比例，加强检测防止酸浓度过高或过低，当酸浓度小于3%时表示酸浓度过低，说明设备垢量较大，药剂反应后浓度已低，应及时补充除水垢午夜国产精品视频剂5%左右继续午夜国产精品视频，使浓度达到工艺要求范围之内，当浓度连续运行稳定且进出口酸浓度不小于3%，并保持PH值不变可结束酸洗。

如果是碳酸盐垢，凝汽器午夜国产精品视频4小时后测PH值为1以下，即可停止午夜国产精品视频，排污置换新水。如结垢含有硅酸盐垢，则午夜国产精品视频时需要加GJ-硅垢锈垢增溶剂和还原剂，午夜国产精品视频时间需延长2小时以上。午夜国产精品视频时测PH值应为1左右，否则需补充午夜国产精品视频剂。

注意：在午夜国产精品视频过程中午夜国产精品视频循环槽内挂入相应材质的腐蚀监测试片，是为了检测腐蚀速率和午夜国产精品视频效果。定时检测午夜国产精品视频液的各项数据指标，如：PH值、铁离子浓度、流量、温度等，严格按照凝汽器午夜国产精品视频技术方案进行控制；午夜国产精品视频中所采用午夜国产精品视频技术应由午夜国产精品视频施工方根据现场设备实际情况确定。

凝汽器午夜国产精品视频后用水冲洗至中性：

酸洗液排放完毕后，用水进行水冲洗，流速宜大于酸洗时的流速，冲洗终点出水pH值应不小于6.0。

碱洗并中和钝化：

加入中和剂进行中和处理，循环午夜国产精品视频置换新水。

预膜：

加入铜预膜剂，金属预膜剂，循环均匀后静置，成膜时间12-24小时，形成金属的保护膜。午夜成人免费观看建议：铜材质和碳钢材质一定要钝化预膜，只有不锈钢才可以自然钝化直接使用。

那么被午夜国产精品视频后的凝汽器，午夜成人免费观看要怎么判断午夜国产精品视频工作是否合格呢？

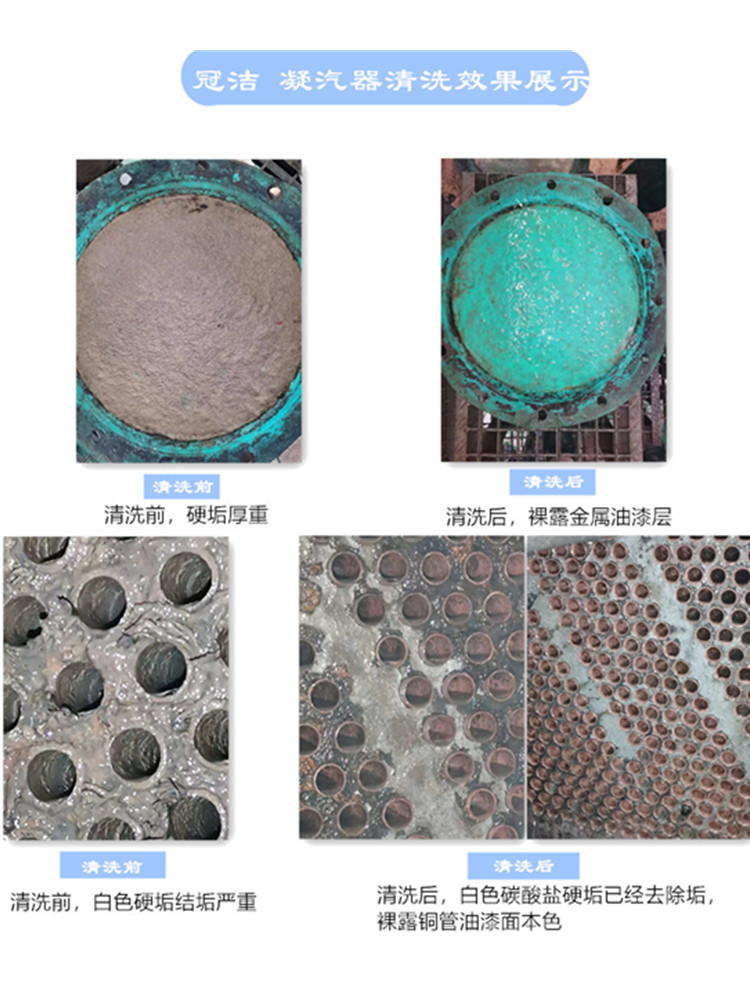

①凝汽器午夜国产精品视频结束后，午夜成人免费观看要打开人孔检查凝汽器冷却水侧管午夜国产精品视频情况：

先目测被午夜国产精品视频的金属管内应清洁，基本上无残留物。

凝汽器午夜国产精品视频除垢率应≥95%，目视管壁无结垢腐蚀。

②挂片腐蚀率要求：对系统碳钢材质腐蚀速率控制在小于6 g/( m2·h)，用试片（或试环）测量酸洗的平均腐蚀速率，对不锈钢材质的腐蚀控制在小于1 g/( m2·h)， 总腐蚀量<10g/㎡。

③凝汽器换热管午夜国产精品视频完后应去除表面附着层，管束清洁无锈垢、无残留氧化物，显露金属本色，除垢率大于百分之95。可采用透光法检测换热器管束清洁度。

酸洗后凝汽器需注水检漏，换热管不应泄漏，应保证午夜国产精品视频的管道无泄漏，换热器管壁无损坏，管壁无减薄。

④开机满负荷运行凝汽器端差应降低至8度以内，凝汽器经济真空度-92kpa以上,符合工业设备化学午夜国产精品视频质量标准。发电机电子绕组温度对比午夜国产精品视频前应有所降低。
